钢瓶定量控制仪

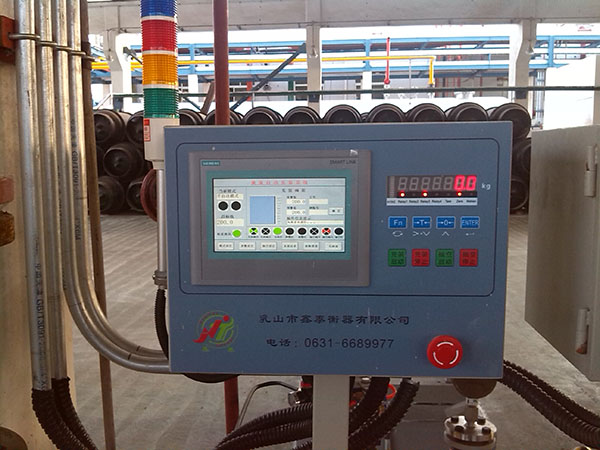

我公司定量控制仪，在控制仪内部设置一个内胆，把西门子触摸屏、PLC、通讯模块、电子元器件放入内胆，密封起来，防止氯气腐蚀，把常用的接线端子放在内胆外面，外面又有一层控制仪后门密封保护，防护等级IP65，荣获1项国家实用新型专利。

现场操作：

● 钢瓶上秤，紫铜管路接好，在触摸屏上输入钢瓶号、工号；

● 系统自动检测钢瓶号、工号与后台计算机的数据进行比对，检测此钢瓶是否为合格钢瓶、是否允许充装。

● 若非法钢瓶、非法工号，后台计算机不给控制箱信号，不能充装（打不开阀门），若钢瓶合格、工号合格，系统自动进行去皮等皮重计算，计算出充装值等相关数据，后台计算机给控制箱一个合格信号，充装阀门开启，自动灌装开始。钢瓶充装过程中，充装重量到达预定值时，系统黄灯预警，提醒此工位充装即将结束，充装重量到达和超过目标值时，系统自动关闭切断阀，红灯声光报警，提醒操作者注意此工位充装已经结束。

● 钢瓶灌装完毕后，系统自动关闭灌装管路上的阀门并提示操作者将系统切换至抽空控制系统，操作者关闭钢瓶瓶口阀后启动抽空按钮，此时抽空管路上的阀门自动开启，按设定抽取管路中残液。抽空结束系统提示，操作工可以更换钢瓶。

● 下一过程 循环以上步骤。
